En las industrias farmacéutica, láctea y de bebidas en Perú, garantizar la inocuidad de los fluidos es una exigencia legal y operativa. Los sistemas de tuberías tradicionales con rosca representan un riesgo grave de contaminación por la acumulación de bacterias. Para solucionar esto, los ingenieros de planta confían en los accesorios clamp de acero inoxidable, el estándar mundial para conexiones limpias y desmontables.
En Grupo Aceros Marcela, somos proveedores especialistas de estos componentes, asegurando que su planta cumpla con las normativas sanitarias más estrictas. A continuación, explicamos a detalle cómo funciona este sistema y qué elementos necesita para su instalación.
¿Qué es el Sistema de Conexión Tri-Clamp o Clamp Sanitario?
El sistema Tri-Clamp es un método de unión mecánica diseñado específicamente para líneas de proceso sanitario. Su principal característica es que permite unir dos extremos de tubería de forma completamente hermética, sin necesidad de herramientas complejas ni roscas, dejando un canal interior perfectamente liso y libre de ranuras donde puedan alojarse microorganismos.
Este diseño es fundamental para facilitar los procesos de limpieza CIP (Clean in Place) y SIP (Sterilization in Place), permitiendo desarmar la línea en minutos para inspección manual.

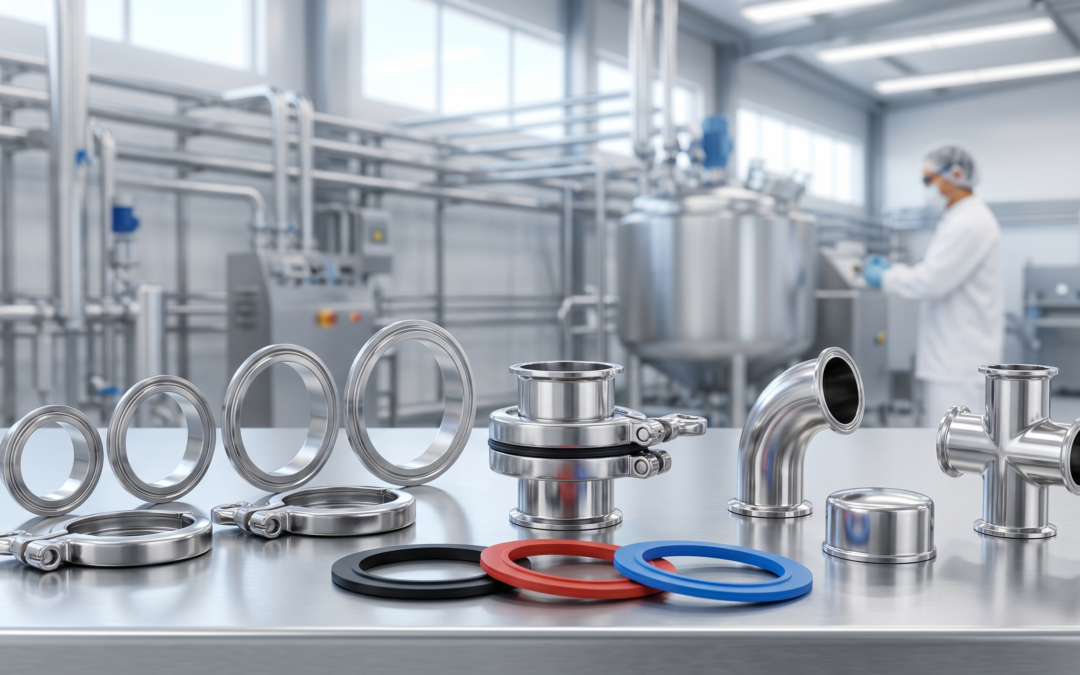

Componentes Clave de una Unión Clamp de Acero Inoxidable
Para crear una conexión Clamp funcional y hermética, se requieren tres elementos fundamentales que trabajan en conjunto. Todos ellos están disponibles en nuestro catálogo especializado de accesorios de acero inoxidable.
1. Férulas Clamp (Extremos Soldables)
La férula es la pieza de acero inoxidable que se suelda directamente a los extremos del tubo. Posee una cara plana con una ligera ranura cónica en la parte exterior. Al unir dos férulas cara a cara, se crea la base de la conexión. Es crucial que estas piezas sean soldadas mediante proceso TIG orbital para no generar rebabas internas.
2. Abrazaderas Clamp (Pinzas de Ajuste Rápido)
Conocidas también como abrazaderas de articulación, abrazan las dos férulas por su parte exterior cónica. Al apretar la tuerca de mariposa manual, la abrazadera comprime las férulas una contra la otra, generando la presión necesaria para el sellado hermético.
3. Empaques Sanitarios (Sello Hermético)
El empaque se coloca entre las dos caras de las férulas. Al recibir la presión de la abrazadera, el empaque sella la unión de forma perfecta. Dependiendo de la temperatura y el fluido (jugos, lácteos, químicos), ofrecemos empaques en diversos materiales:
- EPDM: Excelente para vapor, agua y procesos generales.
- Silicona: Ideal para altas temperaturas y fluidos de alta pureza.
- Teflón (PTFE): Máxima resistencia química, usado en farmacéutica.
- Buna-N: Recomendado para procesos con aceites y grasas.
Ventajas del Sistema Clamp en la Industria de Alimentos y Bebidas
Adoptar el sistema clamp frente a uniones bridadas convencionales ofrece beneficios inmediatos para la productividad de la planta:
- Mantenimiento ultrarrápido: Una válvula o tramo de tubo se puede desmontar aflojando una sola tuerca manual.
- Cero contaminación cruzada: Al no haber hilos de rosca, no hay acumulación de producto estancado.
- Flexibilidad de diseño: Permite modificar el flujo de la planta añadiendo codos o derivaciones en tiempo récord.
Válvulas Mariposa Clamp y Accesorios Complementarios
El ecosistema sanitario no se limita a uniones rectas. Para controlar el flujo, la industria utiliza válvulas mariposa con extremos Clamp. Estas válvulas son totalmente desmontables y pulidas en su interior. Además, suministramos codos, tees y reductores concéntricos con terminales clamp, listos para ensamblar.
Calidades Disponibles: AISI 304L y 316L con Pulido Sanitario
Entendiendo las demandas de la industria pesada y alimentaria peruana, todos nuestros accesorios se fabrican en variantes «L» (Low Carbon).
El acero 304L es perfecto para la industria lechera, cervecerías y procesamiento de alimentos. Para entornos más agresivos, como agua purificada (WFI) en laboratorios o salsas con alto contenido de sal, el acero 316L es indispensable.
Si desea comprender mejor la diferencia entre estas aleaciones, lo invitamos a leer nuestra guía de calidades de acero inoxidable.
Proveedores de Accesorios y Tubería Sanitaria en Lima
Un sistema sanitario de calidad exige coherencia. De nada sirve instalar válvulas Clamp de alta pureza si la tubería no tiene el pulido interno adecuado (rugosidad Ra < 0.8 µm).
En Grupo Aceros Marcela, importamos tanto las conexiones como la tubería de acero inoxidable bajo la norma sanitaria ASTM A270, garantizando una instalación perfecta de extremo a extremo.
¿Necesita refaccionar su línea de producción o iniciar un nuevo proyecto alimentario? Nuestro equipo técnico tiene el inventario que su planta necesita.
