En el diseño de redes contra incendio, transporte de fluidos petroquímicos y diseño de estructuras de alta tensión, el término «cédula» (Schedule o SCH) es el factor más crítico en la ingeniería de tuberías. Muchos compradores y operarios confunden el diámetro exterior con la capacidad de resistencia del tubo. Sin embargo, la cédula es el verdadero indicador de cuánta presión interna puede soportar un sistema de acero sin colapsar ni fracturarse.
A lo largo de este artículo, desarrollado con el rigor técnico que caracteriza a los distribuidores líderes de metalmecánica en Perú, desmitificaremos las diferencias entre las tuberías de acero de cédula 30, 40 y 80. Entender estos conceptos es obligatorio si su empresa está trabajando en infraestructuras masivas o proyectos inmobiliarios modernos, donde los estándares de seguridad hidráulica no admiten márgenes de error.
1. Definiendo la Cédula: Más allá del Diámetro Exterior
El término «Cédula» o «Schedule» es una especificación norteamericana adoptada por el estándar ASME / ANSI B36.10M. No indica el tamaño del tubo en sí, sino el espesor de su pared.
La regla de oro de la ingeniería de tuberías establece lo siguiente: Para un mismo diámetro nominal de tubo (por ejemplo, un tubo de 4 pulgadas), el diámetro exterior (OD) siempre se mantendrá exactamente igual, sin importar si es cédula 10, 40 u 80. Lo que cambia a medida que aumenta el número de la cédula es el grosor del metal hacia adentro. Esto significa que una tubería de cédula 80 tendrá una pared de acero mucho más gruesa que una cédula 40, reduciendo en consecuencia su diámetro interior (ID) y restringiendo ligeramente el flujo del fluido, pero multiplicando exponencialmente su resistencia a la alta presión.
2. Tubería Cédula 30: Economía y Ligereza
La tubería cédula 30 es menos común en la industria pesada en comparación con sus hermanos mayores, pero cumple un rol esencial en sistemas donde la presión es baja y el costo o el peso son factores determinantes.
Aplicaciones principales de la Cédula 30
- Sistemas de conducción de agua a baja presión en el ámbito residencial y agrícola.
- Construcción de estructuras metálicas ligeras, marcos de soporte, andamios y cercos perimétricos.
- Uso en cerramientos de urbanizaciones y divisiones en zonas residenciales. Por ejemplo, en el despliegue perimetral de fases constructivas como la etapa Jardines 1, donde la resistencia estructural requerida es de soporte perimetral y no hidráulico.
- Al tener una pared más delgada, es considerablemente más fácil de cortar, soldar y transportar, lo que reduce los costos de instalación y mano de obra.
3. Tubería Cédula 40: El Estándar Mundial (SCH 40)
Si la industria metalúrgica tuviera un «caballito de batalla», ese sería indiscutiblemente la tubería de acero Cédula 40. Es el espesor estándar más fabricado, almacenado y comercializado a nivel mundial, ya que ofrece un equilibrio perfecto entre resistencia, peso y costo.
¿Por qué la Cédula 40 domina el mercado?
Su grosor de pared es ideal para transportar agua a nivel municipal, redes de gas natural, petróleo a presiones medias y sistemas de aire comprimido. En el Perú, las normativas de construcción exigen el uso de tuberías cédula 40 (o superiores, según el cálculo hidráulico) en las redes de tuberías contra incendio (sistemas de rociadores o sprinklers) para edificios corporativos y residenciales. Su robustez permite soportar el impacto térmico y las variaciones de presión típicas en estaciones de bombeo comerciales.
4. Tubería Cédula 80: Resistencia Extrema (SCH 80)
Cuando los fluidos transportados son tóxicos, altamente corrosivos, o las temperaturas y presiones operativas superan los límites del diseño estándar, la tubería cédula 80 es la única respuesta responsable.

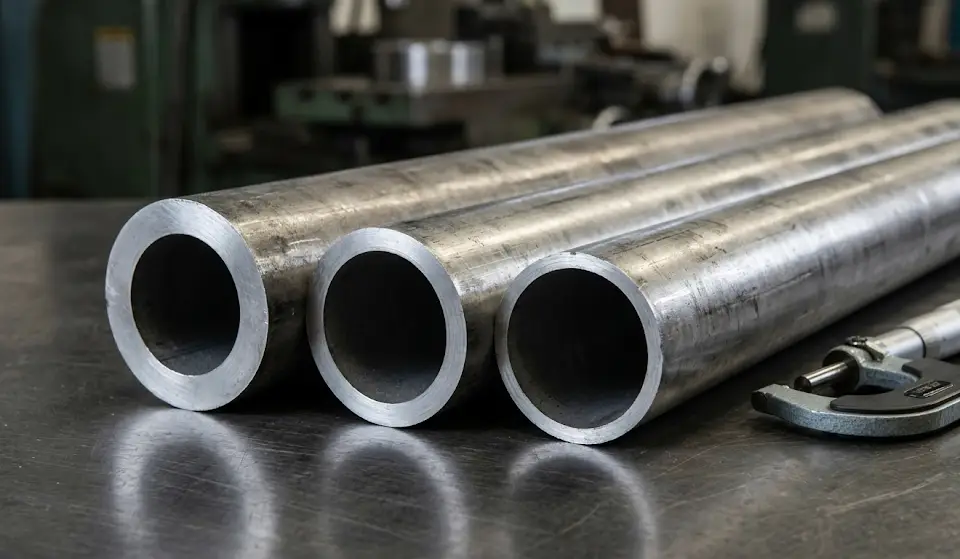

A simple vista, puede confundirse con la cédula 40 si no se observan los extremos del tubo. Sin embargo, su pared es sustancialmente más gruesa. Por ejemplo, en un tubo de acero al carbono de 2 pulgadas de diámetro, la pared de la cédula 40 mide aproximadamente 3.91 mm, mientras que la pared de la cédula 80 alcanza los asombrosos 5.54 mm.
Aplicaciones Críticas de la Cédula 80
- Industria Petroquímica: Refinación de crudo y transporte de ácidos concentrados a temperaturas elevadas.
- Generación de Energía: Tuberías de vapor de alta presión en plantas termoeléctricas.
- Minería: Conducción de relaves mineros y pulpas abrasivas que desgastarían rápidamente una tubería de cédula 40.
- Sistemas hidráulicos industriales que experimentan «golpes de ariete» constantes, donde la vibración destrozaría paredes más delgadas.
5. Consideraciones de Costo y Soldadura
Al diseñar su presupuesto, es vital entender que el acero se cotiza por peso (kilogramos o toneladas). Debido a que la tubería cédula 80 posee más masa de acero por metro lineal, su costo será siempre mayor al de la cédula 40.
Adicionalmente, los procesos de soldadura (GTAW / SMAW) varían. Soldar una tubería cédula 80 exige amperajes mayores, preparación de biseles más profundos (usualmente bisel en V) y múltiples pases de soldadura de raíz y recubrimiento para asegurar la penetración completa. Todo esto debe ser ejecutado por personal homologado. Si requiere asesoría sobre especificaciones de materiales para la estructuración de redes industriales o soporte para licitaciones a gran escala, le recomendamos consultar con un equipo técnico especializado o escribir a nuestro departamento de ingeniería a través de nuestra sección de contacto.
6. Preguntas Frecuentes (FAQ)
¿Puedo unir una tubería cédula 40 con una cédula 80?
Sí, es posible unirlas mecánicamente mediante bridas adaptadas o soldadura, ya que el diámetro exterior es idéntico. Sin embargo, en la junta soldada internamente existirá un escalón debido a la diferencia de diámetros interiores. Este cambio abrupto genera turbulencia en el flujo del fluido y puede provocar cavitación o desgaste prematuro, por lo que las normativas de ingeniería sugieren biselar el interior de la cédula 80 para suavizar la transición.
¿Qué material se usa en las tuberías cédula 40 y 80?
La designación de la cédula se refiere exclusivamente a la geometría (medidas) y no a la metalurgia. Puede encontrar tuberías cédula 40 y 80 fabricadas en acero al carbono (ASTM A53 / API 5L), acero inoxidable (ASTM A312, en este caso suelen denominarse 40S u 80S), aluminio e incluso PVC o CPVC plástico.
¿Cuál debo elegir para mi proyecto?
Si transporta fluidos estándar como agua potable o gas a presión regulada, la Cédula 40 es la opción lógica, rentable y segura. Si el fluido es vapor sobrecalentado, químicos abrasivos o las presiones superan los 400 PSI, la Cédula 80 no es opcional, es un requerimiento legal de seguridad ocupacional.
